復合式破碎機

復合式破碎機簡介

復合式破碎機簡稱復合破，也叫復合制砂機，是破碎生產線和制砂生產線中常用設備之一，主要用于中、小型破碎水泥生料、熟料，用于建筑用砂、鐵礦石、砂巖、石膏、煤矸石、塊煤等其它中硬礦石的一種無篩條、可調式細碎制砂設備。

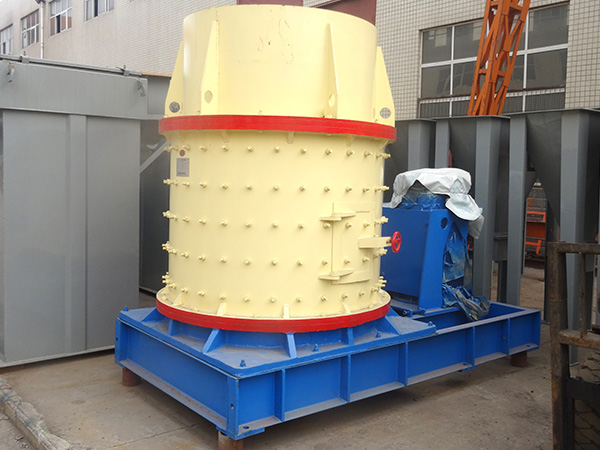

復合式破碎機

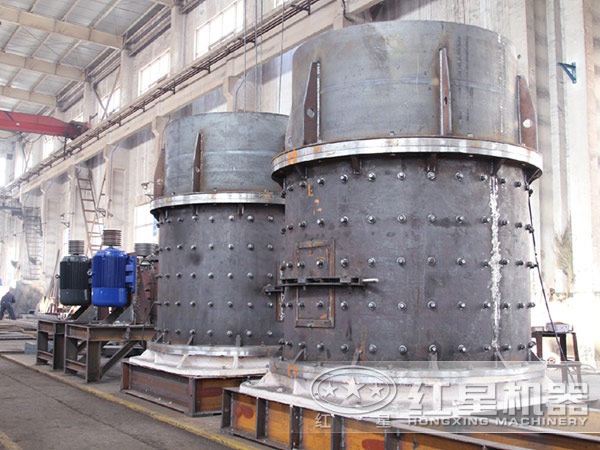

復合破生產車間

性能特點

相比與其它類型的破碎機，紅星復合破產量功效更高，破碎比更大，并且可以自由調節，而不受板錘和襯板磨損的影響。破碎物料含水量較大時也不容易堵塞，進入不可破碎物可自動排出，不會造成設備損壞，整個復合破的使用壽命更長，運作平穩、噪音低、維修方例，開啟工作倉門即可輕松更換損件。

(1)結構簡單合理、運行成本低。利用石打石原理，磨損小;

(2)破碎率高、節能;

(3)具有細碎、粗磨功能;

(4)受物料水分含量影響小、含水份可達8%左右;

(5)更工作噪聲低于75分貝（db級），粉塵污染少;

(6)適合破碎中硬、特硬物料;

(7)產品成立方體，堆積密度大，鐵污染極小;

(8)葉輪自襯磨損小、維修方便。

產品結構

1、筒體：筒體是立式復合破碎機主要組成部件，呈圓柱體形狀，采用鋼性材質焊接鑄造而成。它的作用是為物料提供破碎空間，同時還具有保護其他零部件損壞的作用。

2、主力破碎部件：主要包括轉子軸承、錘頭、襯板三個部分，并且每個部件在機器破碎中都起著不同的作用，它們之間通過相互協作來完成對物料的破碎作業。

3、傳動裝置：傳動裝置是為機器傳送動力的部件總和，它主要有飛輪、三角帶、電機等部件組成。傳動裝置對破碎機的生產效率有著直接性的影響，因此需要對各個部件定時檢查，來保證傳動部件的完整性能。

4、進料口、排料口：進料口和排料口也是立式復合式破碎機結構組成之一，進料口是為破碎機喂料的入口，而出料口是指破碎完成物料的出口。復合式破碎機的進料口和出料口的尺寸有很嚴格的要求，尺寸的大小和復合式破碎機型號有著直接的關系。

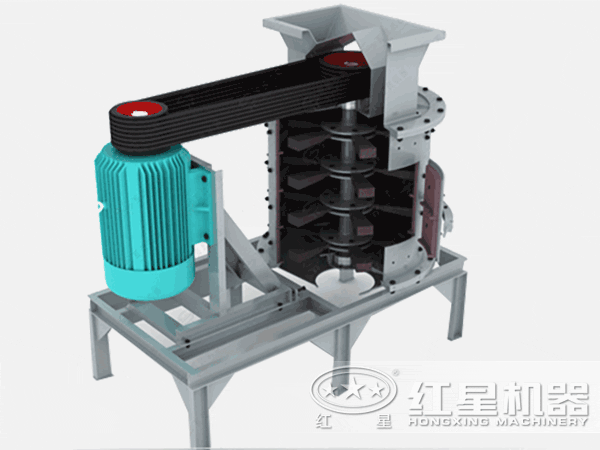

復合式破碎機結構圖

工作原理

物料由料斗進入到機腔中后，在離心力的作用下甩向反擊板，在與反擊板直接，和物料與物料之間形成碰撞，摩擦形成破碎，以便進入錐子腔中，在經過錐腔中形成的渦流的多次摩擦碰撞達到 終破碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度。

復合破安全操作規程

1、開機前閉緊復合式破碎機機體倉門，開啟倉門要讓機器停穩，以防發生危險。

2、復合破必須空載起動，待運轉正常后方可下料生產。

3、入料粒度要按規定要求，過大會加速?gòu)?fù)合破的損壞。

4、破碎過程中如發現異?，F(xiàn)象，應立即停機檢查，排除故障后再進行生產。

5、定期向轉動軸承部位加入潤滑油。
