顎式破碎機

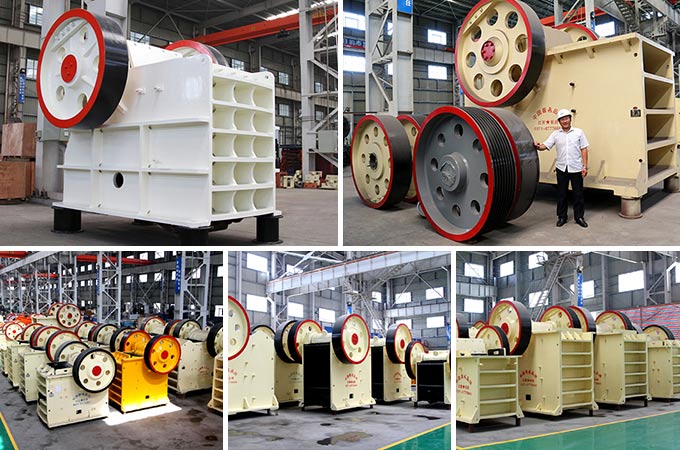

顎式破碎機簡介

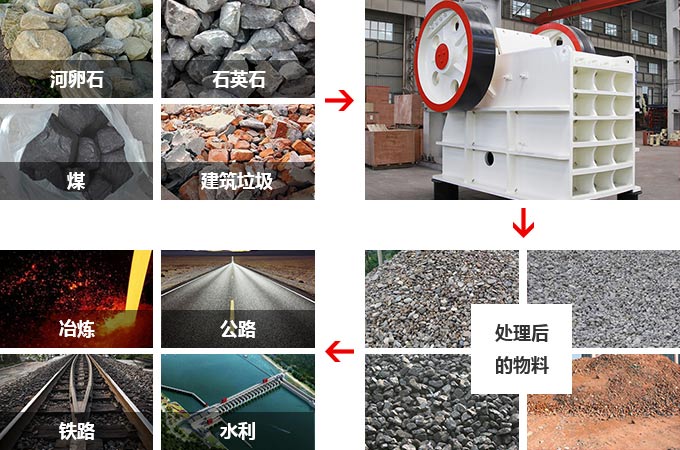

顎式破碎機（鄂式破碎機），俗稱鄂破，由動鄂和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。被破碎物料的 高抗壓強度為320Mpa。

顎式破碎機產品多方面講解視頻

顎式破碎機

顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）?；顒宇€板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

顎式破碎機類型

1.液壓顎式破碎機

2.無磨削顎式破碎機

3.沖擊顎式破碎機

4.直接驅動顎式破碎機

5.雙腔顎式破碎機

6.楔輥式顎式破碎機顎式破碎機

7.歐版顎式破碎機

性能特點

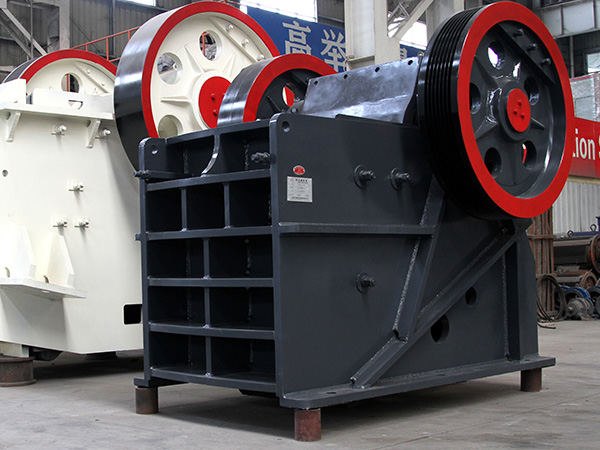

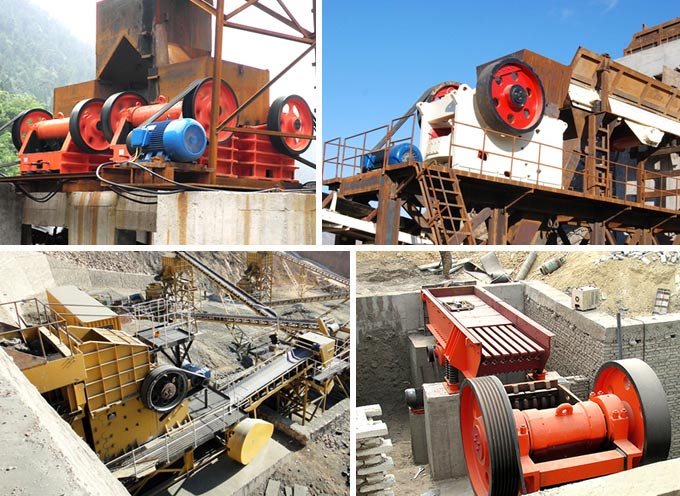

顎式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。顎式破碎機結構簡單，制造容易，工作可靠，使用維修方便。

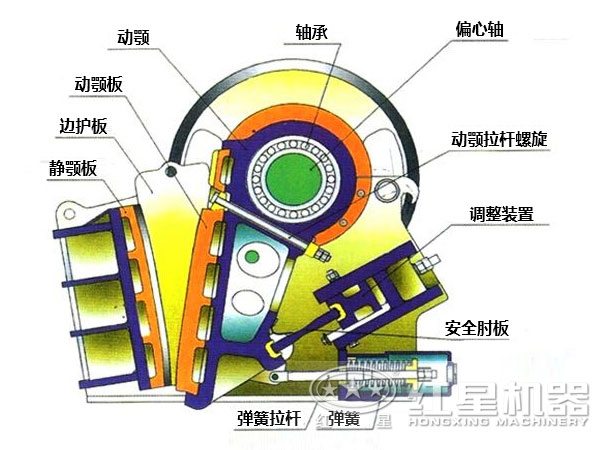

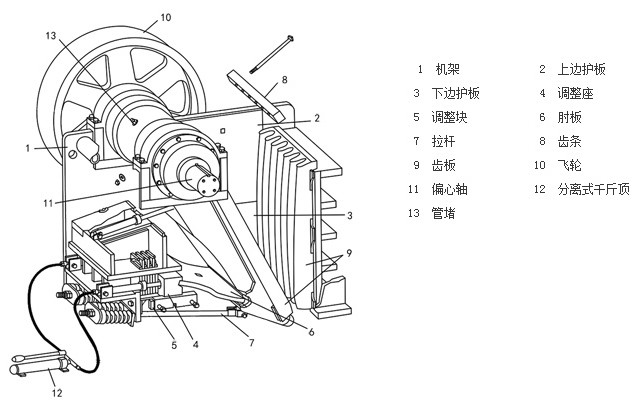

產品結構

1.機架

機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。

2.顎板和側護板

定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

3.傳動件

偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

4.調節裝置

調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。

5.飛輪

顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。

6.潤滑裝置

偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。

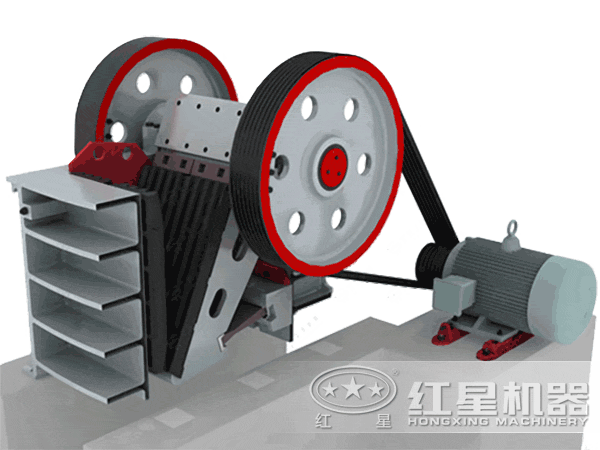

工作原理

動顎懸掛在偏心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動顎上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比i一般為3-6.由于運動軌跡簡單，故稱簡單擺動顎式破碎機。

簡擺顎式破碎機結構緊湊簡單，偏心軸等傳動件受力較??；由于動顎垂直位移較小，加工時物料較少有過度破碎的現象，動顎顎板的磨損較小。
