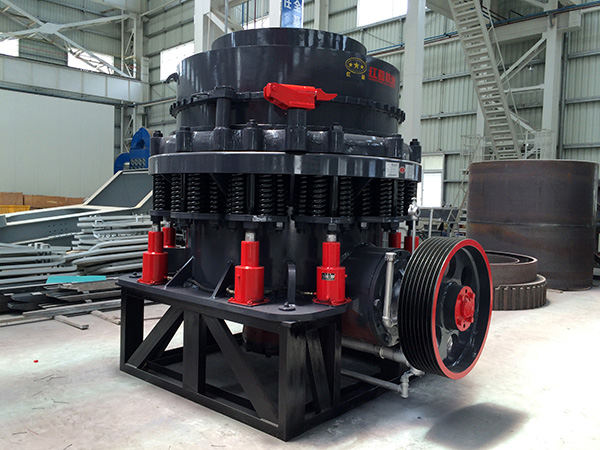

復合圓錐破碎機

復合圓錐破碎機簡介

復合型圓錐破碎機有著非常廣泛的用途，可對中等以上的物料進行破碎，每種型號均有粗、中、細、超細等四種破碎腔型進行選擇。采用了理想組合的破碎頻率和偏心距，使得所要破碎的物料細碎程度更高，破碎產能與同類機型相比具有更高產量，同時也增強了物料粒子間的層壓破碎作用， 有效提高物料破碎后的立體形狀。通過液壓保險、液壓鎖緊、液壓調整、液壓清腔等裝置的使用，讓操作變得更易于自動化。在正常使用情況下，設備采用了優化設計，使得無故障運行率超過95%。

復合型圓錐破碎機運行前準備工作

1、應檢查所有管路是否按要求順利地連通，尤其要注意所加的潤滑油是不是要求的牌號。

2、在啟動破碎機的電機之前，先要開啟潤滑站的電機以啟動油泵，打開油箱蓋上面的檢查蓋，看看油箱內的回油管，確認油已經在循環。正常運轉的時候，回油管內油至少要占油管的一半。

3、檢查軸向游隙。傳動軸沿軸向必須能自如地里外竄動（1.2-1.8mm）。

4、檢查所有的接口、密封是否牢靠；并用手盤動傳動軸，以使動錐轉動。可以查看破碎腔內是否有干涉。

5、啟動復合圓錐破碎機主電機，確認傳動軸的轉向正確。正確轉向是面對傳動軸大帶輪端逆時針轉動。其轉動方向面向傳動軸驅動端來確定，傳動軸不能反向運轉。

6、讓復合圓錐破碎機輕負載或無負載地運轉幾個小時。以確認潤滑系統工作正常。在跑合期間應密切注意潤滑油回油溫度，如超出規定值，應停機檢查。

性能特點

1、復合型圓錐破碎機采用大直徑主軸，和重型化主機架以及獨立的稀油潤滑系統和自動控制系統保證了設備的堅固耐用，運行可靠。

2、機體為鑄鋼結構，在重載部位設置有加強筋；由于有保險裝置，大大減小了停機時間。

3、提供彈簧式保護裝置。并且具有完整的潤滑系統，當有溫過高或有流速過慢時將自動關閉。

4、內部結構密封性能好，可有效的保護設備免受粉塵及其他小顆粒的侵害。

5、可自動調節排料大小，操作方便，可靠性強。

6、液壓調整、稀油潤滑和有效的迷宮密封方式，從根本上消除了老式彈簧圓錐破油水混合等常見故障。

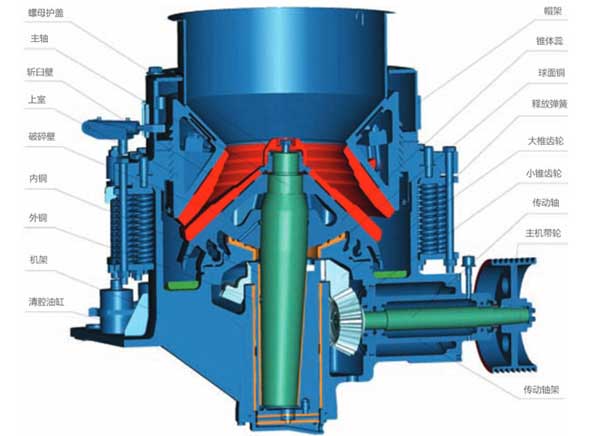

產品結構

復合型圓錐破碎機的零部件選材精良、結構設計合理，該設備主要由主機架、調整環、傳動軸、偏心套總成、動錐、動錐襯板、定錐、定錐襯板、潤滑系統以及液壓系統等組成。其采用了理想組合的破碎頻率和偏心距，使得所要破碎的物料細碎程度更高，破碎產能與同類機型相比具有更高產量，同時也增強了物料粒子間的層壓破碎作用，有效提高物料破碎后的立體形狀。

工作原理

在不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，排礦口增大，異物從破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排除破碎腔。在彈簧的作用下，排礦口自動復位，機器恢復正常工作。
