單段破碎機

單段破碎機簡介

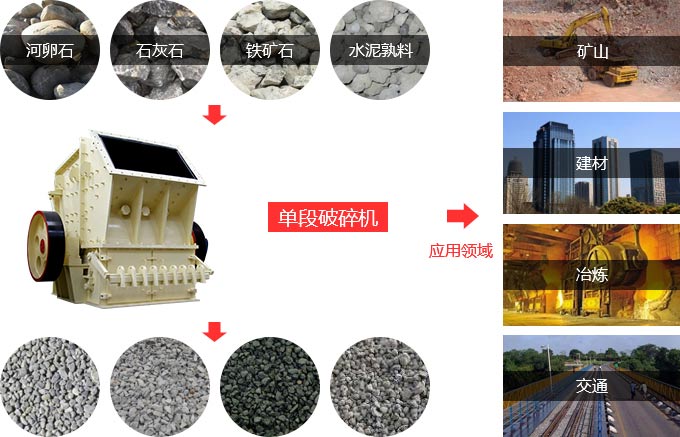

本系列單段破碎機引進德國先進技術,經過優化設計和結構改進,設計制造的新一代高產破碎機。廣泛應用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金屬礦山和新型綠色建材等行業，它可以將采場的大塊礦石一次破碎到（5mm）入磨需要的粒度，是傳統的兩段、三段破碎方式的理想換代產品,，簡化工藝流程、節約基建投資和生產費用。

性能特點

1、碎碎比大: 大進料粒度可達1.3-1.5m。

2、出料粒度:3-150mm,范圍可調整。

3、出料細:加工骨料粒形好,粉狀料≤20%。

4、工藝簡化：原二級或三級破碎可減少為一段。

5、運行成本低：系統配套功率小，生產成本大大降低。比常規三級破碎節電40%以上。

產品結構

單段錘式破碎機主要由轉子、殼體、破碎板、排料篦子和排鐵門等組成。

1　轉子

轉子是破碎機的核心部件，一般采用優質合金鋼制成，由錘盤、端盤、隔環、錘頭、錘軸、主軸、皮帶輪等組成。

2、殼體

殼體由下殼體和上殼體組成，是設備的重要組成部分。

3、破碎板

破碎板與轉子工作圓之間的間隙尺寸影響著進入排料帶的物料粒度。

4、排料篦子

排料篦子由幾塊鑄造高錳鋼篦板組成，按圓周向排列的篦條間隙通過面積大，因此易卸掉含濕的物料。

5、排鐵門

主要負責調節排料篦子、防止破碎物料的外泄。

工作原理

物料進入破碎腔內，堆放在機內特設的中間托架上，錘頭在中間托架的間隙中運行，將物料連續擊碎而墜落，墜落的小塊經高速運轉的錘頭進一步打擊而細碎， 后經弧形篦板均整合格后卸出。?

技術參數
