錘式破碎機

錘式破碎機簡介

錘式破碎機（錘破機）是直接將 大粒度為600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎機。 錘式破碎機適用于在水泥，化工，電力，冶金等工業部門破碎中等硬度的物料，如石灰石，爐渣，焦碳，煤等物料的中碎，細碎作業。

錘碎機類型

錘破機分為：1.單段錘式破碎機 2.高產錘式破碎機 3.打砂機 4.立軸錘式破碎機 5.可逆錘式破碎機。

1.單段錘式破碎機

單段錘式破碎機為重錘式破碎機，又叫復合錘式破碎機，主要用于石灰石的破碎作業，大型單段錘破可以將1米直徑的石灰?guī)r直接破碎到20mm左右，具有強大的破碎能力。單段錘破在水泥行業具有大量的應用。

2.高產錘式破碎機

高產錘式破碎機主要用于物料的細碎作業，是細碎領域的重要設備選項。 以PX細碎機為例，錘頭為分體式結構，錘頭與錘柄通過螺栓連接。錘頭的材質采用高耐磨性的鉻鉬合金，錘頭的耐磨性能是錘破中 為持久的。錘頭的分體式結構，使得錘頭的更換非常便捷。

3.打砂機

打砂機是 為傳統的錘式破碎機，錘頭直接通過穿桿連接在轉子上。為了避免錘頭的斷裂，錘頭的材質硬度不能過高。因此，打砂機的錘頭耐磨周期較高產錘式破碎機短。

4.立軸錘式破碎機

大的優勢是沒有篩板結構，不存在堵塞現象。但是立軸錘破的錘頭與襯板之間沒有形成大角度的反擊過程，因此細碎的效果略低。錘頭為整體式結構，因此維修和維護較為繁瑣。

5.可逆錘式破碎機

主要應用于軟性物料和低磨蝕性物料的細碎作業。轉子具有正、反兩個方向的運轉能力，可以大幅提高錘頭的使用周期，減少了更換錘頭的次數。

錘式破碎機應用范圍

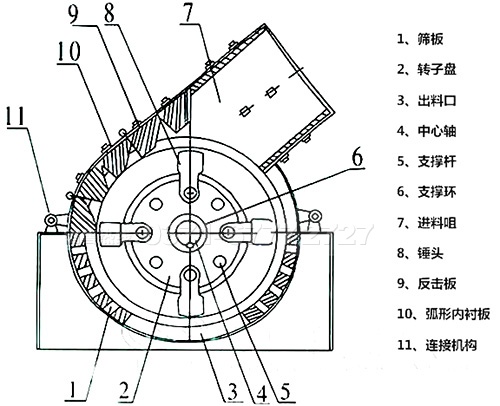

錘式破碎機用于破碎各種中硬且磨蝕性弱的物料。其物料的抗壓強度不超過100MPa，含水率小于15%。被破碎物料為煤、鹽、白亞、石膏、磚瓦、石灰石 等。還用于破碎纖維結構、彈性和韌性較強的碎木頭、紙張或破碎石棉水泥的廢料以回收石棉纖維等等。  錘式破碎機結構圖錘式破碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自 上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級 通過篩板排出，大于篩孔尺寸的粗粒級 阻留在篩板上繼續受到錘子的打擊和研磨， 后通過篩板排出機外。

性能特點

1.錘破機的優點是：破碎比大（一般為10-25，高者達50），生產能力高，產品均勻，過分現象少，單位產品能耗低，結構簡單，設備質量輕，操作維護容易等。

2.錘破機的缺點是：錘頭和蓖條篩磨損快，檢修和找平衡時間長，當破碎硬物質物料，磨損更快；破碎粘濕物料時，易堵塞蓖條篩縫，為此容易造成停機（物料的含水量不應超過10%）。

3.錘破的優點是：破碎比大，生產效率高等特點，可作干、濕兩種形式破碎，環錘式破碎機適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎。環錘式破碎機可根據用戶要求調整蓖條間隙，改變出料粒度，以滿足不同用戶的不同需求。

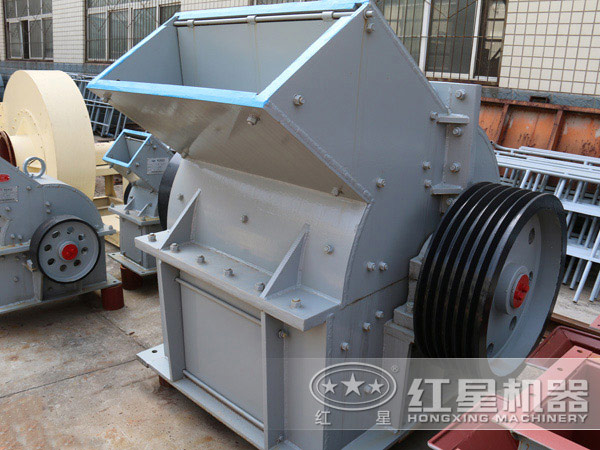

產品結構

1.結構：

錘式破碎機箱體、轉子、錘頭、反擊襯板、篩板等組成。

2.特點：

（1）工作錘頭，采用新工藝鑄造，具有耐磨、耐沖擊。

（2）可據客戶要求，調節需要的粒度。

（3）錘破機體結構密封，解決了破碎車間的粉塵污染和機體漏灰問題。

（4）整體設計造型美觀、結構緊湊，易損件少，維修方便等優點，是升級換代產品。

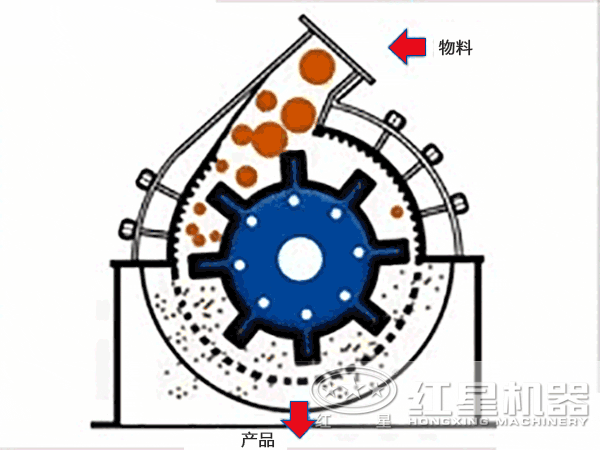

工作原理

錘式破碎機主要是靠沖擊作用來破碎物料的.破碎過程大致是這樣的,物料進入破碎機中,遭受到高速回轉的錘頭的沖擊而破碎,破碎了的物料,從錘頭處獲得動能,從高速沖向架體內擋板,篩條,與此同時物料相互撞擊,遭到多次破碎,小于篩條之間隙的物料,從間隙中排出,個別較大的物料,在篩條上再次經錘頭的沖擊,研磨,擠壓而破碎,物料被錘頭從間隙中擠出.從而獲得所需粒度的產品.
